DIONE

SCHEDA IN/OUT DIMMERAZIONE LUCI

DIONE permette di regolare l’intensità delle lampade gestite con appositi alimentatori con ingresso 0-10V (per es. dimmer/ballast per lampade al neon) attraverso normali pulsanti elettromeccanici, sensori di luminosità o altri dispositivi collegati al Sistema BIOMA.

COD DIONE Categorie , ,

Descrizione

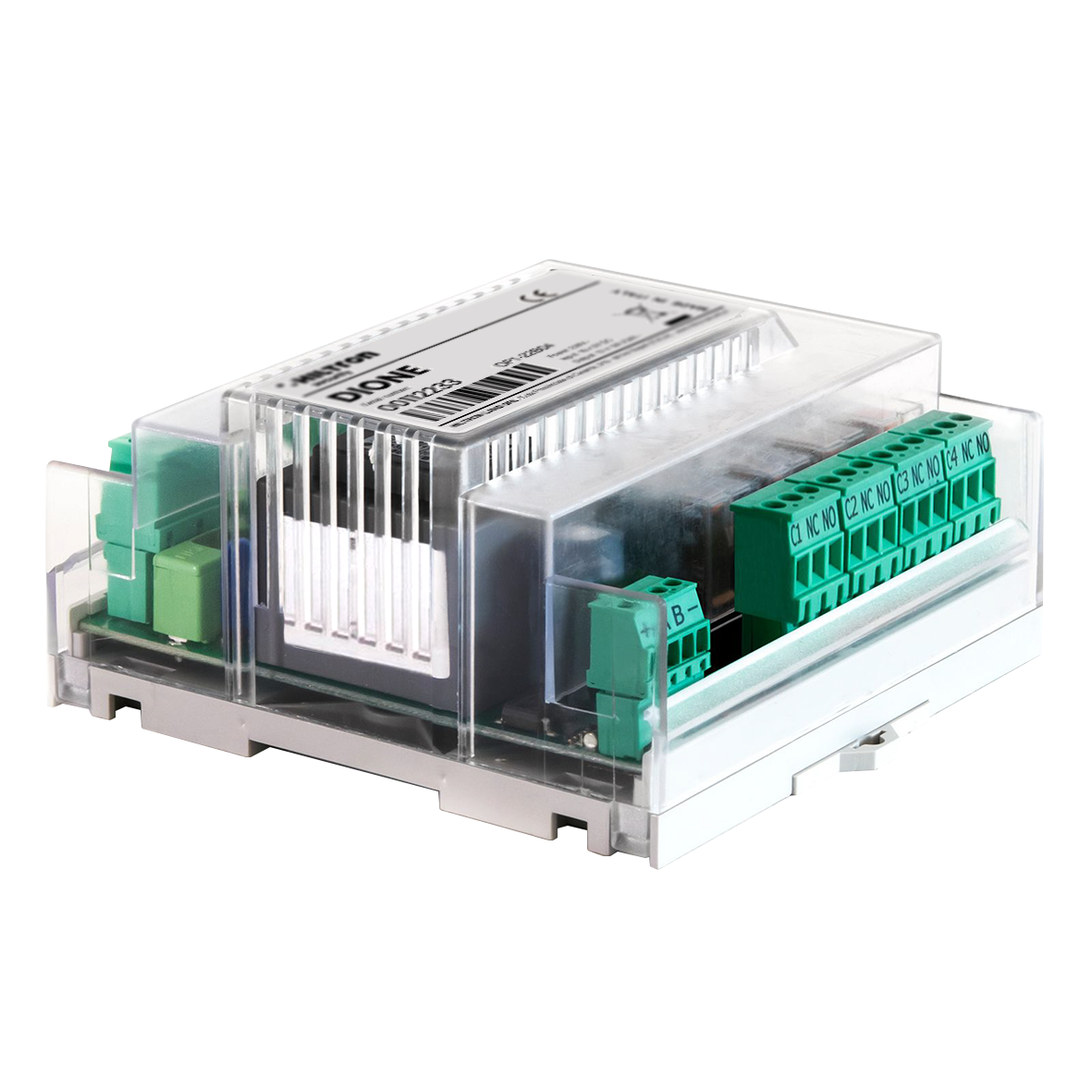

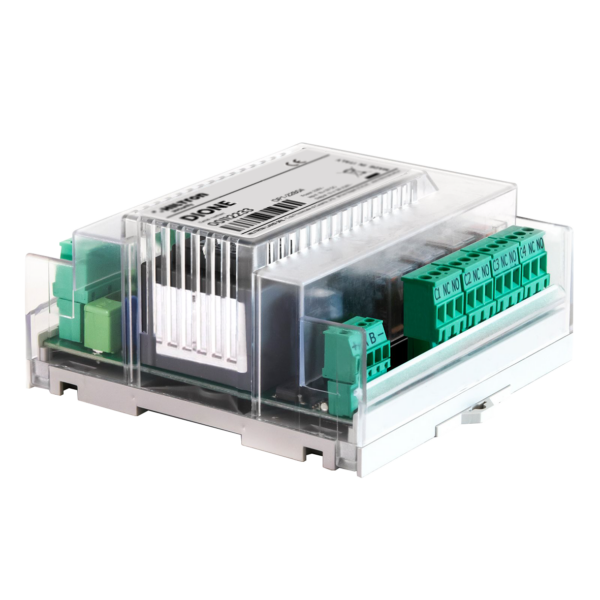

Dione è una scheda avanzata per la gestione e la regolazione di lampade dimmerabili (e non) suddivise su 4 canali. Può funzionare in modalità stand-alone o con controllo via bus RS-485, attraverso Gea e il software Atmosfera eye. Inoltre, se collegata in serie a Urano-P o Thunder, permette la misurazione dei carichi in tempo reale. La scheda è predisposta per fissaggio su un centralino con guida DIN, dove occupa 6,5 moduli e, grazie agli anelli laterali opzionali, può essere fissata con viti su scatole di derivazione o pareti leggere. Tutte le connessioni avvengono con morsettiere estraibili serigrafate, per facilitarne il cablaggio e la sostituzione. Gli 8 ingressi digitali sono programmabili singolarmente in modalità passo passo, dimmerazione e temporizzati, oppure con comandi multipli e/o generali. Gli ingressi per i sensori di luminosità premettono di adattare l’intensità luminosa delle lampade ai lux ambiente per mantenere un’illuminazione costante.
La regolazione viene effettuata attraverso i 4 relè da 12A resistivi (carico massimo complessivo di 3 kVA) che permettono l’accensione, spegnimento e i quattro canali di regolazione con uscita 0-10V abbinata.
Dione viene fornita pre-programmata con funzione “Rampa” sui primi quattro ingressi, e può essere configurata su misura grazie all’interfaccia di programmazione semplificata del software di progettazione Cibele.

Caratteristiche tecniche

  • Alimentazione 230V ~
  • Alimentazione secondaria 12-18V DC
  • Potenza assorbita 2W-7W
  • Porta comunicazione 1x Rs485
  • Morsetti Estraibili
  • Ingressi digitali 8
  • Ingressi analogici (sonde/sensori) 4
  • Uscite max 250V~ 12A NA/NC 4
  • Uscite max 250V~ 5A NA
  • Uscite analogiche 0-10V 4
  • Orologio Astronomico SI
  • Potenza massima scheda 3kVA
  • Funzioni pre-programmate RAMPA
  • Aggancio barra DIN (moduli) 6,5
  • Dimensioni (LxHxP max) 112X115X58mm
